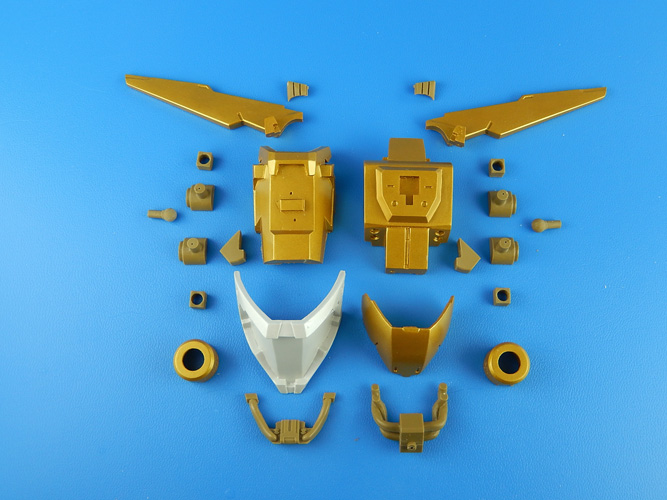

胴体の組み立てに使用するパーツです。

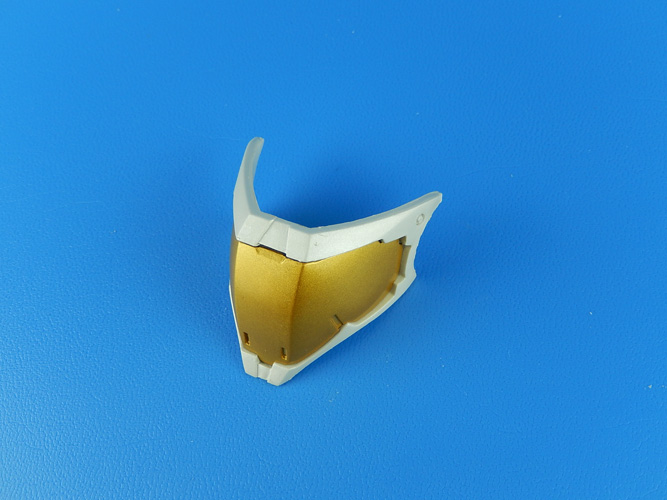

金と白の胸前面装甲を組み立てます。

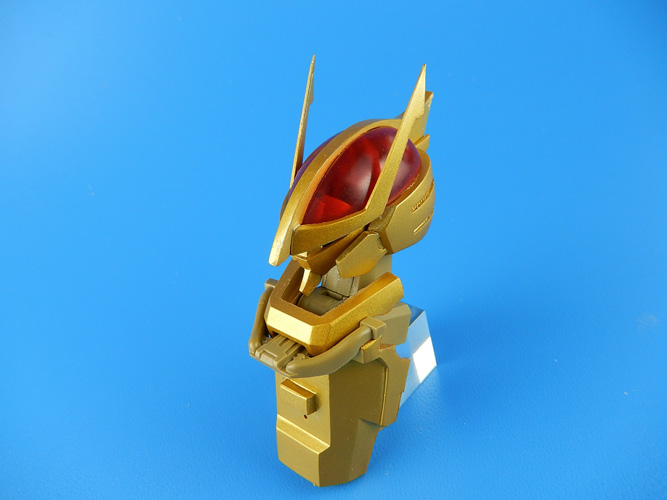

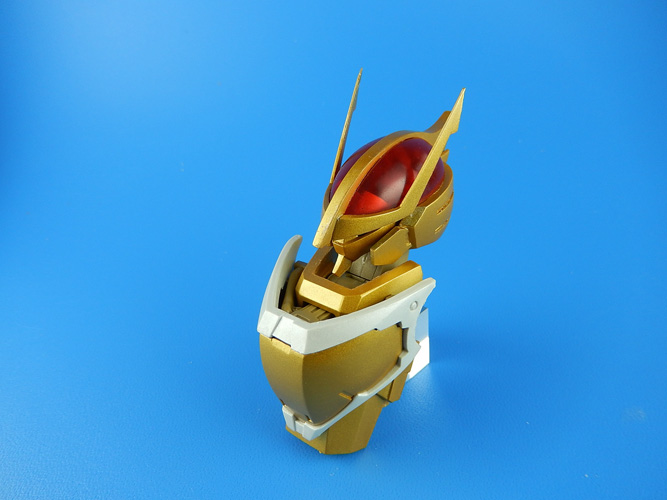

金の胴体前面パーツに首関節と首周りのメカパーツを固定し、メカパーツをはさむ様に胸前面装甲を接着します。メカパーツと装甲のダボが両方カチっとはまるよう注意してください。

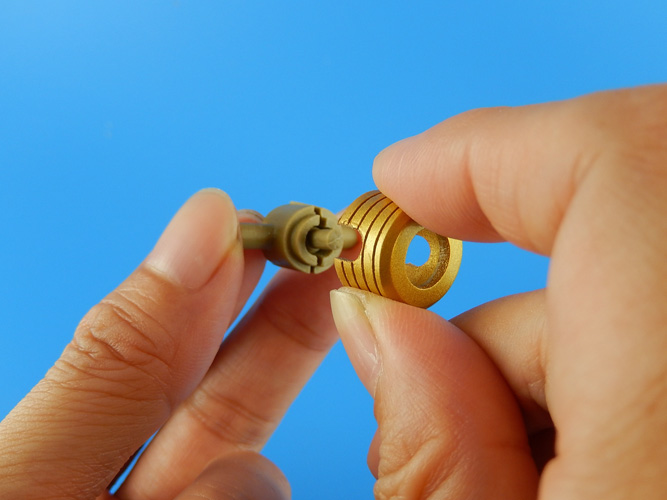

肩関節の組み立て。ボールジョイントを左右からはさんで金色のカバーを被せ固定します。 かなりキツイですが関節強度が必要な部分なのでしっかり奥まではめて下さい。

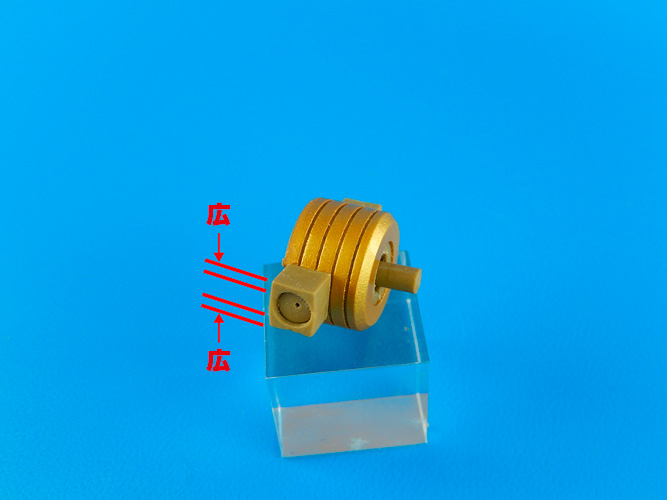

その後、前後にキューブ状の回転パーツを差し込みます。若干縁の部材幅が広いほうが上下になります。

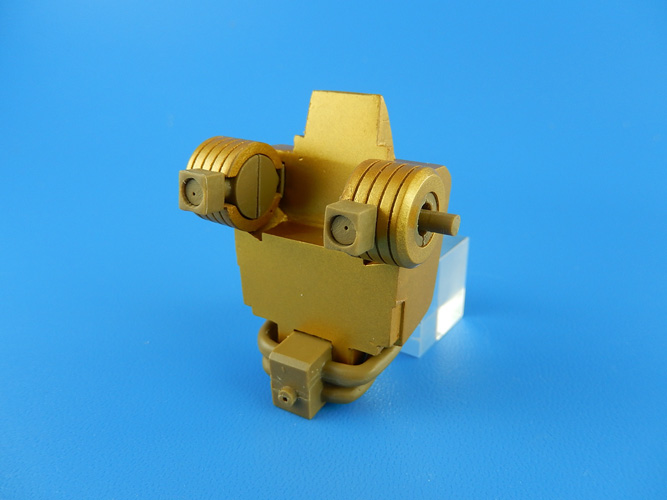

金の胴体背面パーツに肩関節と腰関節を固定します。腰関節は胴体パーツの穴にチューブ状の部分がはまっているか確認してください。

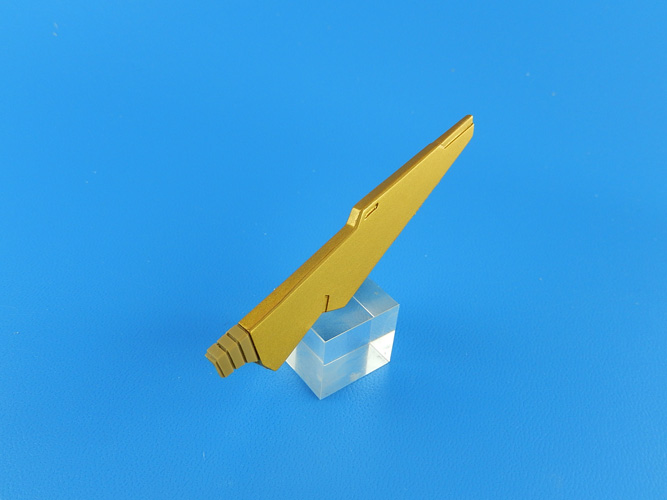

スタビライザーに根元関節ディテールパーツを接着します。向きに注意して下さい。

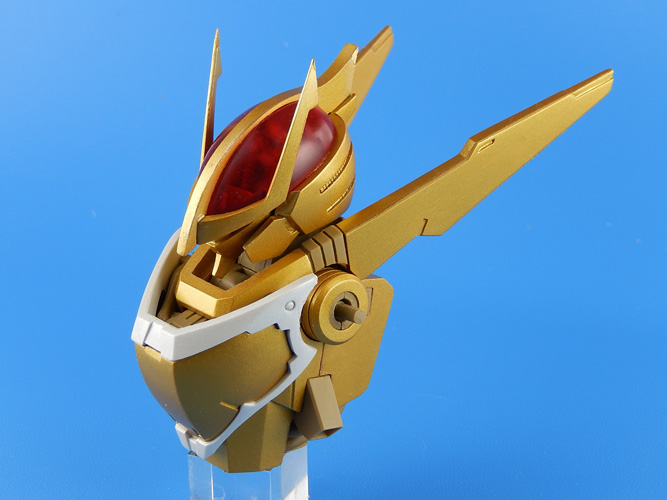

前後を貼り合わせてスタビライザーとサイドのダクトを接着して完成!

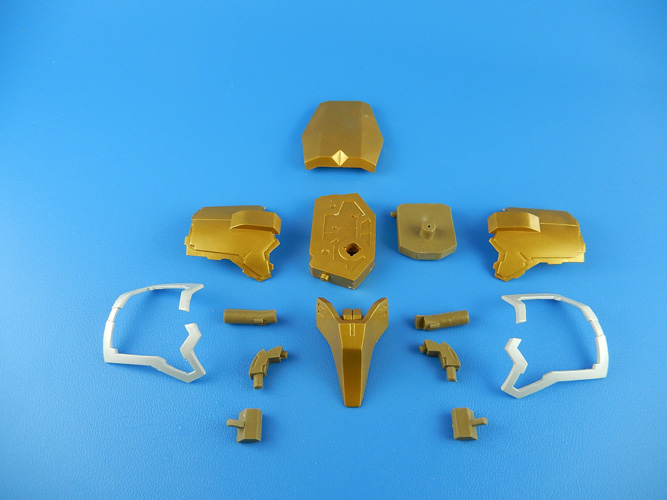

腰の組み立てに使用するパーツです。

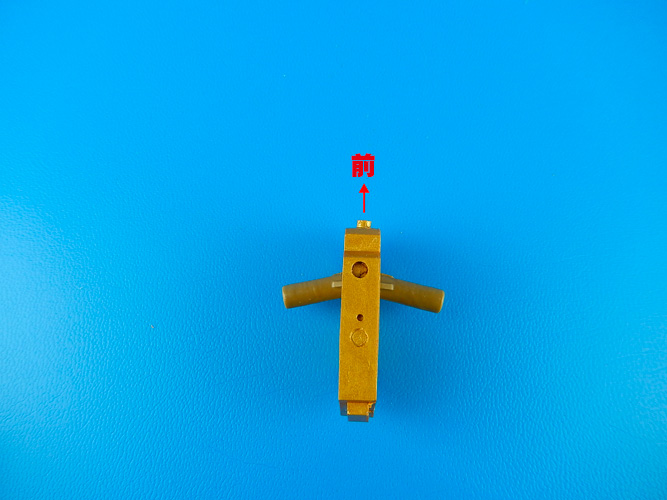

股関節の組み立て。中央ブロックに股関節軸を差込みます。角度に注意。前から後ろに傾いています。

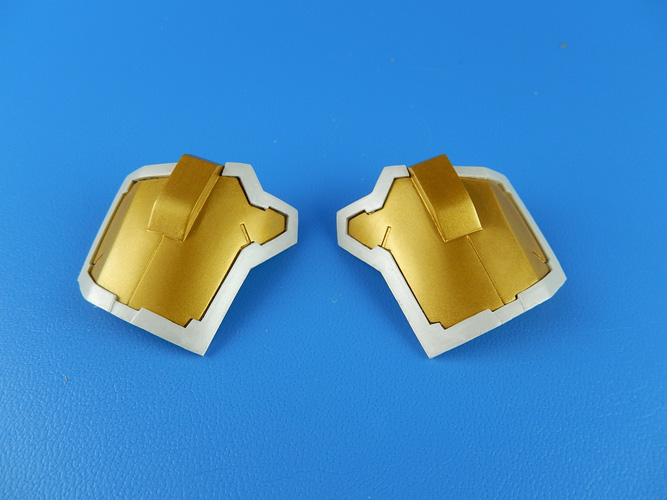

サイドアーマーの組み立てです。金のパーツに白の縁パーツを接着します。第1回の記事を参考にゲートやパーティングラインを処理してピタっと接着しましょう。

サイドアーマー接続部の組み立てです。腰天板がないデザインなのでリアアーマーからフレームを伸ばしサイドアーマーを接続しています。

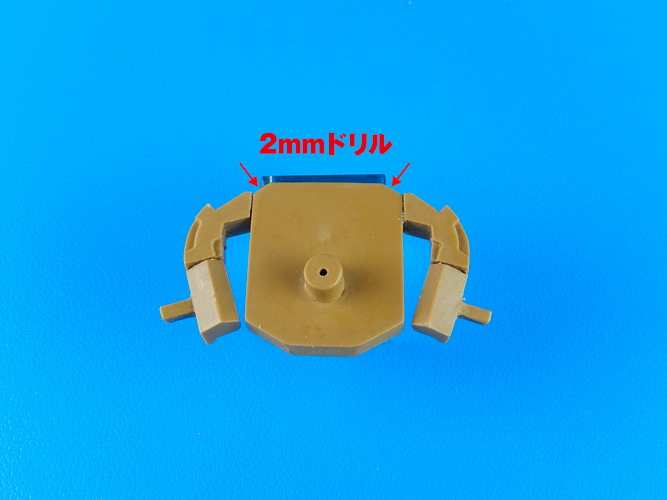

根元部分の穴がシリコン型に対して垂直なので埋まりやすくなっています。2ｍｍのドリルで開けておきましょう。上から見たときの位置関係は画像のようになります。結構中向きに傾いています。

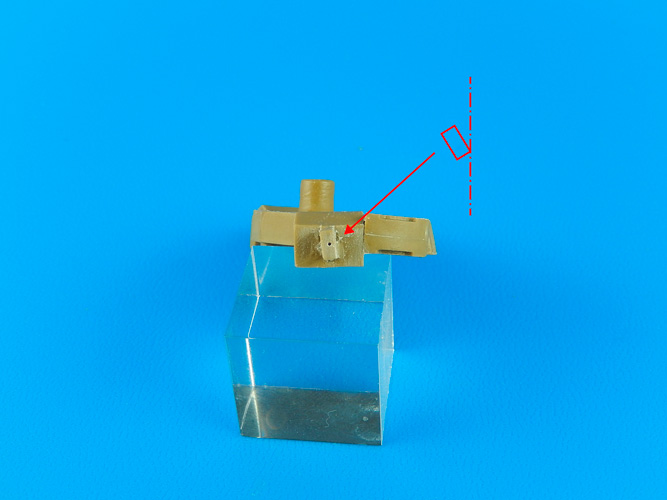

横から見ると画像のようになります。
サイドアーマー接続ピンの角度に注意して下さい。左右があります。

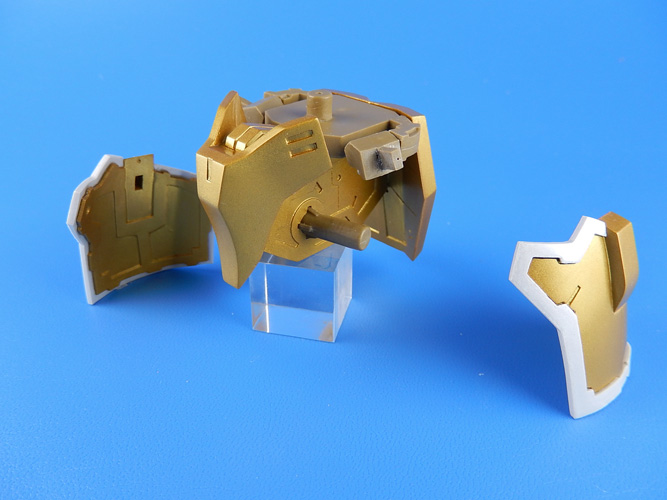

各パーツを接着して完成。サイドアーマーは太ももを取り付けた後で接続します。
次回はレーザード・ガンとバックパックを組み立てます。お楽しみに!
